Светильник с цоколем GX53 – размеры и установка

Буквенно-цифровое обозначение gx53 не является названием светильника, это маркировка цоколя. Такие осветительные приборы в основном применяются для монтажа в подвесных потолках из поливинилхлорида и/или гипсокартона, реечных и панельных конструкций. Покупка комплекта таких ламп обойдется несколько дороже, нежели приобретение стандартных дешевых моделей, так как там зачастую используются материалы низкого качества.

Цоколь GX53 – что это такое

Не лишним будет разобраться в значении слова «цоколь», и в данном случае это часть осветительного прибора, предназначенная для крепления и передачи напряжения в колбу лампы, хотя есть и другие значения (в строительстве). Как уже упоминалось выше, лампы с таким цоколем обычно используются для подвесных потолков разного типа, как-то поливинилхлоридных (ПВХ), гипсокартонных (ГКЛ), реечных и панельных из ПВХ или МДФ конструкций. Такая лампа представляет собой точечный встраиваемый светильник, который позволяет сократить пространство между основным и подвесным потолком до 15 мм, что очень важно для низких помещений.

Цоколь GX53 не похож на привычные для нас варианты резьбовых моделей, но имеет два штыря, при повороте которых прибор крепится в патроне. Такой способ подключения в люминесцентных приборах означают контакт со спиралью в колбе, наполненной газом, а в светодиодных или, как их зачастую называют, таблетках к аноду и катоду через микроплату – схемы подключения всегда распечатываются на упаковке. Патроны для ламп с цоколем GX53 из диэлектрических тугоплавких материалов в виде плоскости с двумя контактными прорезями под штыри цоколя. То есть, для установки осветительного прибора цоколь GX53 вставляется в патрон и проворачивается до упора, о котором оповещает щелчок.

Литеры и цифры в маркировке GX53 имеют свое назначение:

G указывает на штыревое подключение к патрону.
X говорит о том, что на конце каждого контакта имеется утолщение в виде шляпки, как на гвозде или шурупе.
Цифры 53 обозначают расстояние между штырями, которое в данном случае соответствует 53 мм.

Размер светодиодной лампы с таким цоколем составляет 75×27 мм, а параметры патрона 75×10 мм, что позволяет оставить тонкую потолочную пазуху не более 15 мм. Если говорить о квартирах, где высота потолков 240-250 см, то лампа с такой геометрией будет панацеей для низких помещений.

Сфера использования ламп с цоколем GX53

Встраиваемые точечные светодиоды, LED лампы или, как чаще всего называют такие осветительные приборы, таблетки, применяются для подвесных потолков разного типа – натяжных (виниловых, тканевых), гипсокартонных, реечных и панельных (ПВХ, МДФ). Сфера использования осветительных приборов с таким цоколем достаточно широка, это загородные дома и квартиры, магазины и торговые центры, рестораны, кафе и театры, лечебные и образовательные заведения. Можно сказать, что такое освещение подходит во всех случаях, где есть возможность установки встраиваемой точечной подсветки.

Кроме того, осветительные приборы с цоколем данного типа можно встретить в карнизах, различной мебели и по периметру зеркал, а также в витринах магазинов. Также эти таблетки могут послужить в качестве декоративной подсветки для картин или каких-либо стендов, а порой их монтируют для спот-систем (поворотных платформ для освещения чего-либо).

Если говорить о частном секторе и квартирах в многоэтажных домах, то светильники такого типа устанавливаются там в качестве декоративного и/или вспомогательного освещения, так как для человеческих глаз требуется больше люксов и люменов. Встраиваемые светодиоды чаще можно встретить:

в сочетании с люстрой или мощным центральным светильником, как вспомогательный световой источник;
при зонировании жилого помещения на кухнях и в студиях;
для формирования точечного контура какого-либо изображения на натяжном или гипсокартонном потолке.

Важная информация: при монтаже светильников с цоколем GX53, в натяжные (виниловые) потолки, несмотря на малую глубину погружения патрона, следует оставлять пространство до основного перекрытия. Дело в том, что LED лампа расположена в самом патроне и отдает ему тепло, а свободное пространство будет компенсировать такой нагрев.

Преимущества и недостатки LED ламп с цоколем GX53

Можно сказать, что именно такие осветительные приборы с цоколем GX53 повлияли на рынок встраиваемых точечных ламп, и он начал развиваться гораздо активнее – это чрезвычайно удобный стандарт для проведения монтажа декоративного (вспомогательного) освещения. На сегодняшний день наблюдается активный рост модификаций колб с LED начинкой и данным цоколем и это не удивительно, ведь спрос, как известно, рождает предложение.

Читайте так же:

Уголок для натяжных потолков как установить

Можно выделить отдельными пунктами некоторые преимущества светодиодных ламп с цоколем GX53:

в конструкции нет понижающих трансформаторов, для которых необходимо свободное пространство – питание ≈220 V;
минимальная глубина потолочной пазухи составляет 15 мм;
максимальный КПД по линейке люменов;
существенная экономия электроэнергии;
слабый нагрев колбы;
свет направлен только вниз;
есть цветовые варианты свечения;
абсолютная безопасность в экологическом отношении;
отсутствует мерцание, что благоприятно для человеческого зрения;
отсутствие нити накаливания делает прибор нечувствительным к падениям при установке;
простой и легкий монтаж патрона в натяжной или гипсокартонный потолок;
номинальный заявленный эксплуатационный ресурс составляет порядка 3000 часов, хотя на самом деле такой лампы хватает на 15-20 лет с нагрузкой 10 часов в сутки.

Чтобы не быть голословным, приведем в пример таблицу, расположенную ниже, где сравниваются разные виды осветительных приборов, их мощность и люмены.

Пояснение: люменом (Lm) измеряется единица светового потока и один люмен равен 1 люксу (Lx) этого излучения на квадратный метр. Например, согласно СНиП 23-05-95 для детской нужно 200 Lx, значит, умножаем квадратуру комнаты на 200 и получаем результат в люменах. Допустим, помещение у ребенка имеет 3×5 м, значит, 3*5*200=3000 Lm. Если, к примеру, один светильник имеет 250 Lm, то вам понадобится 3000/250=12 встроенных точек по 4 W каждая, следовательно, расход электроэнергии для детской составит 12*4=48 или 0,048 kW за один час работы освещения.

Если говорить о недостатках осветительных приборов с цоколем типа GX53, то таковых пока никому не удалось выявить.

Монтаж осветительных приборов с цоколем GX53

Начнем с того, что перед установкой натяжного, гипсокартонного, реечного или панельного потолка нужно сделать разводку проводов под каждый из встраиваемых светильников. Их можно распределить по группам, либо включать все одновременно, но здесь мы не станем вдаваться в тонкости цепей для квартирной или домашней электроустановки, а просто отметим, что для каждой таблетки должен быть подведен провод с запасом 10-15 см. Этот хвостик поможет (создаст удобства) при подключении прибора.

В первую очередь в подвесном потолке нужно просверлить отверстия, которые по размеру будут совпадать с диаметром монтажной части патрона и для этого, как правило, используют корончатую фрезу. Для каждого материала нужен свой тип коронки, например, для ГКЛ и МДФ лучше пользоваться зубчатой коронкой по гипсокартону, а вот для ПВХ и реечных потолков больше подойдет фреза с алмазным напылением. В тех случаях, когда установка точечных светильников проводится на ПВХ панели или натяжной потолок, по периметру отверстия следует наклеивать термокольца, так как поливинилхлорид при постоянном нагреве может пожелтеть. Нельзя сказать, что LED лампа будет горячей, но лучше все-таки перестраховаться, тем более что такие прокладки обойдутся вам в сущие копейки по сравнению со светильниками.

У патрона есть двойной медный провод для подключения и если прибор новый, то его длина составляет 100 мм, но суть не в этом – на него нужно подать питание от разводки, которую вы сделали до монтажа чистового подвесного потолка. Так как осветительные приборы с цоколем GX53 работают от ≈220 V, значит, все лампочки или отдельную группу, которая запитывается через один клавиш выключателя, следует подключать параллельно. Удобнее всего сделать соединение с LED лампой от сети, а затем от этой таблетки протянуть двойной провод к следующей и так до самой крайней точки. Соединять провода можно при помощи колодок, но чаще всего это делают путем скруток и изолируют тряпичной или виниловой лентой либо используют для этого гильзы.

Читайте так же:

Способы крепления потолочных карнизов с натяжными потолками

Если вам нужно прикрепить таблетку непосредственно к бетонному потолку, то для этого придется совершить кое-какие несложные переделки в конструкции патрона. То есть, пружины, которые разжимают крепежные усики нужно снять вместе с этими усами и вместо них прикрепить к корпусу перфорированный ленточный подвес, как это показано на верхней фотографии. При помощи этого подвеса светильник фиксируется к бетонному перекрытию пластиковыми дюбелями и шурупами (саморезами).

Заключение

Есть мнение, что встраиваемые точечные LED лампы с патроном GX53 не следует использовать для натяжных потолков, но такая позиция ничем не обоснована. Именно светодиодный осветительный прибор с любым цоколем лучше всего подходит для установки в виниловом полотнище, так как у него самый минимальный нагрев по сравнению с другими типами точечных ламп.

Источник

Светильники GX53 для натяжных потолков: идеальное сочетание технологий.

Натяжные потолочные конструкции – это высокофункциональные подвесные системы с особыми требованиями к установке освещения. В отличие от традиционной отделки межэтажного перекрытия они не обладают жесткостью (иногда их называют мембранными потолками) и плохо реагируют на высокие температуры. Для новичков установка освещения в такой комнате может стать настоящей проблемой. Опытные мастера должны владеть специфическими знаниями, навыками и инструментами для выполнения надежного и безопасного монтажа осветительной системы любой степени сложности.

К сведенью!

Рынок электротоваров переполнен огромных количеством люстр, потолочных спотов, светильников разной конфигурации. Но не все они будут удобны и хороши для натяжных полотен. Специалисты компании «АстаМ» рекомендуют своим заказчикам только лучшие варианты для этих особенных декоративных систем, которые обеспечат экономное потребление, безопасное использование, длительный срок эксплуатации.

Техническое описание светильников модели GX53

Итак, осветительный прибор GX53 – это компактный потолочный светильник в виде плоской таблетки, размеры которого составляют в диаметре 106 мм, а по глубине – 38 мм. Работает от сети с напряжением 220-240В, поэтому не требует установки дополнительного преобразователя напряжения.

Если используются исключительно точечные потолочные споты, то размещаться они могут на перекрытии следующим образом:

в шахматном порядке;
волной;
бабочкой;
зигзагом;
несколькими параллельными линиями;
по периметру помещения;
расходящимися от центра лучами.

Главное, при планировании схемы размещения правильно рассчитать мощность и количество приборов согласно площади и высоте комнаты.

Если у вас еще остались вопросы относительно характеристик потолочных светильников GX53 и особенностей их монтажа на натяжной потолок – обращайтесь к специалистам компании «АстаМ».

Источник

Обзор светодиодных светильников gx53 для натяжных потолков

Светильник GX53 — это светодиодный светильник для искусственного и декоративного освещения. GX53 отличается механической прочностью и устойчивостью к вибрации.

Небольшая толщина позволяет разместить светильник в натяжных или подвесных потолках, элементах декора и мебели. Это связано с отсутствием в конструкции осветительного прибора понижающего трансформатора.

Содержание: 1. Технические характеристики GX53 2. Разнообразие устройств GX53 3. Достоинства и недостатки использования 4. Применение и установка

Разнообразие форм корпуса (квадратная, круглая, овальная) позволяет выбрать устройство исходя из личных предпочтений потенциального пользователя и стиля оформления помещения, в котором оно должно быть установлено.

Внешний вид модели Ambrella GX53 DESIGNG 206

Технические характеристики GX53

Выбирая источник искусственного света, в первую очередь необходимо знать, какими техническими характеристиками он обладает. От этого зависит способ его подключения и дальнейшая успешная работа.

Читайте так же:

Точечные светильники по периметру натяжного потолка

При выборе светодиодных источников важными параметрами являются:

тип ламп — определяет возможности светильника по светотехническим и электрическим характеристикам.
тип, размер и форма корпуса: от этого зависит возможность размещения в том или ином месте;
тип оболочки — указывает параметры ламп, которые можно использовать с конкретным светильником;

Корпус светильника

Как уже писалось выше, форма корпуса устройств этой серии может быть квадратной, круглой и овальной. Это зависит от модификации источника света и намерения дизайнеров компании-производителя.

На отечественном рынке светотехнической продукции представлено большое количество моделей светодиодных ламп серии GX53.

Принципиальная схема светодиодного источника света GX53

По способу изготовления и, как следствие, используемым материалам, лампы этого типа отливают и отливают, что сказывается на их стоимости. Используемые материалы — металл, пластик и гипс.

Специалист по ремонту, обслуживанию промышленного электрического и электронного оборудования. Спросите эксперта. Модели, изготовленные по технологии литья под давлением, дешевле. Однако они могут не обеспечивать вентиляцию, необходимую для охлаждения светодиодов во время использования, особенно при установке в натяжные потолки.

Одним из основных размеров этого типа источников света является толщина, которая для GX53 составляет 18-45 мм в зависимости от модификации.

Разнообразие цветовых решений расширяет возможности использования светильников этой серии. Это может быть классический белый, черный или стальной цвет, оригинальный бронзовый или медный. Также вы можете раскрасить себя после покупки устройства на свое усмотрение.

Тип цоколя

Цоколь — это та часть осветительного прибора, через которую на установленную лампу подается питающее напряжение при включении лампы.

Обозначение GX53 означает следующее:

53 — расстояние между штифтами.
GX — цоколь штыря;

Этот тип цоколя используется для установки светодиодных ламп GX53 для планшетов, как правило, включенных в работу на рабочее напряжение 220 вольт переменного тока.

GX53 аспект цоколя / цоколя

Тип лампы

В светильниках серии GX53 можно использовать светодиодные и галогенные лампы с одинаковым типом цоколя.

Технические характеристики используемых светодиодных ламп приведены в следующей таблице:

В зависимости от конструкции светильника лампа может быть установлена неподвижно или на поворотном основании, что позволяет освещать в определенном направлении.

Светодиодные лампы GX53 доступны с рефлектором или без него, что позволяет использовать как рассеянное, так и направленное искусственное освещение.

Использование переменного тока и напряжения питания 220 вольт позволяет подключать светодиодные лампы через устройство, изменяющее их световой поток — диммер.

Диммируемые светодиодные лампы GX53 успешно используются со всеми моделями этой серии светильников.

Светодиодная лампа с регулируемой яркостью (планшет) — Kreonix Standard STD-GX53-3W

Специалист по ремонту, обслуживанию промышленного электрического и электронного оборудования Задайте вопрос эксперту Светодиодные диммируемые лампы неотличимы от обычных лампочек. Для этого следует внимательно изучить их приметы. Модели с регулируемой яркостью имеют маркировку «регулируемая яркость».

Разновидности светильников GX53

В зависимости от конструкции корпуса и типа используемого источника света светильники для лампы GX53 классифицируются следующим образом:

по цветовой температуре — теплое, нейтральное и холодное свечение.
от механизма крепления лампы — статический и вращающийся;
от формы лампы — с отражателем и без;
форма корпуса: прямоугольная, круглая и овальная;
по типу лампы — светодиодная и галогенная;

Светодиодные источники света Ecola серии GX53 доступны в различных дизайнах, цветах и формах

Преимущества и недостатки использования

Как и любое техническое устройство, приборы серии GX53 имеют свои достоинства и недостатки, которые определяют объем и доступность их использования.

К положительным свойствам такой светотехнической продукции можно отнести следующие показатели:

Компактные размеры позволяют использовать их при наличии небольшого зазора между ограждающими конструкциями столицы (перекрытиями, опорными элементами мебели и т.д.) и поверхностью, на которой крепится светильник.
Легкость установки и обслуживания при замене разбитых ламп.
Низкая электрическая мощность.
Большой выбор как в дизайне и используемых материалах, так и в цветовых вариантах.
Длительный срок.

Читайте так же:

Установка натяжных потолков во всеволожске

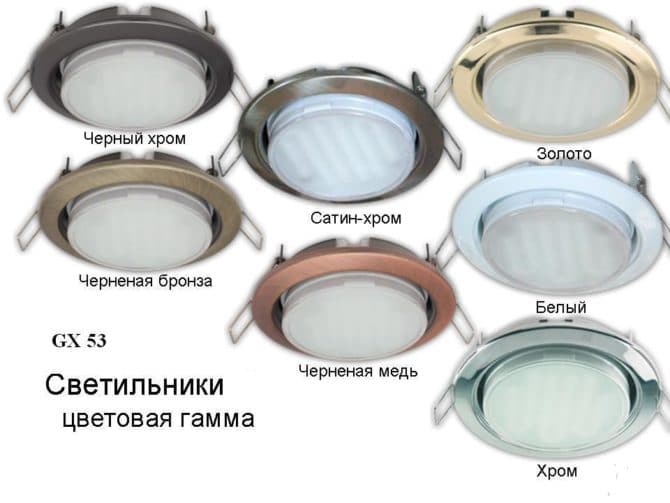

Варианты расцветки GX53 «Ecola»

К недостаткам можно отнести:

Небольшая площадь покрытия освещаемого пространства, что требует установки нескольких светильников для достижения необходимого уровня освещенности.
Возможность повреждения устройства при установке. Хотя установка осветительных приборов — процедура несложная, из-за небольшого размера используемых креплений неподготовленному пользователю лучше не выполнять эту работу.

Применение и установка

Основное применение светильников GX53 — установка в различные типы подвесных и подвесных потолков.

Для установки светильников в потолке просверливаются специальные отверстия, соответствующие его посадочным размерам. Крепление осуществляется с помощью специальных застежек, предусмотренных конструкцией изделия.

Внешний вид GX53 «Экола» сзади с элементами крепления

Приборы подключены к бытовой электросети напряжением 220 вольт. Их работа контролируется переключателями сети освещения или диммерами в случае использования диммирования (постепенного изменения освещения) в освещенном помещении.

Появление на рынке светотехнической продукции серии GX53 позволило не только расширить возможности использования натяжных и подвесных потолков, но и сделать работу электрооборудования и сетей более безопасной и надежной.

Источник

Характеристика светильника gx53: 5 плюсов

В качестве дополнительного освещения может быть использована лампа, подвесные люстры или спот. Но экономно и интересно смотрится встраиваемый светильник. К таким изделиям относится экола gx53или приборы производства компании «Saros design». Размеры изделий небольшие, но зато порадуют формы. Есть квадратные, овальные и круглые виды. При этом следует использовать лампочки led, хоть и заменить ее непросто.

Плюсы осветительных электроприборов gx53 для натяжных конструкций и минусы

Встраиваемые светильники gx53 обладают рядом преимуществ. Они отличаются от других осветительных приборов для натяжных потолков. При выборе такого варианта следует изучить эти положительные моменты.

Плюсы осветительных приборов ecola gx53:

Позволяют создать идеально ровную поверхность. Такие осветительные приборы практически не выступают над поверхностью полотна.
Точечное направление создает необычный световой поток, интересно играют тени. Их можно применять для разных дизайнов и стилей.
В межпотолочном пространстве отсутствует засветка.
Широкий выбор различных моделей. Можно приобрести разные пленочные светофильтры. Они могут быть желтыми, зелеными или красными. Так жилое помещение может преобразиться.
Они отличаются экономичностью. Они употребляют немного энергии. Такие лампы быстро окупят свою стоимость.

Но светильники gx53 обладают и недостатками. Главный минус касается небольшой площади освещение. Именно поэтому они и называются точечными. Для комнаты используют сразу несколько таких ламп.

При установке натяжного потолка нельзя использовать минимальное расстояние от основного потолка. Для светильника gx53 требуется минимум 5 см высоты.

Монтаж точечных осветительных приборов достаточно сложный процесс. Работа предстоит кропотливая и без опыта ее лучше не выполнять. Лучше обратиться к специалистам, но это отразится на общей стоимости приборов. Заменять перегоревшие лампы непросто.

Разновидности точечных светильников gx53: классификация

Ассортимент светильников gx53 представлен широким выбором. Классификация происходит по нескольким технологическим особенностям. Для начала учитывают способ изготовления. За ним светильники делятся на литые и штампованные.

Классификация по механизму крепления:

Поворотные;
Статичные.

За формой ламп точечные светильники делятся на варианты с рефлектором и без него. Первая разновидность создает направленный свет. Без рефлектора создается рассеянное освещение. Кроме того они могут делиться по типу ламп на светодиодные и люминесцентные.

Выделяют классификацию по температуре. Они бывают с холодным и теплым светом. За формой корпуса лампы бывают круглыми, овальными квадратными. Данные классификации важно учитывать при выборе светильника для натяжного потолка.

Круглые варианты таких осветительных электроприборов считаются универсальными для любого дизайна и помещения любого функционального назначения. Квадратный вариант больше подойдет в комнату с прямыми углами, в офис. Овальные изделия подходят для необычных многоуровневых конструкций.

Светильники с теплым светом уместно выбирать для дома, а с холодным – для общественных зданий. Форма лампы имеет свои особенности. Варианты с рефлектором обязательно учитывают высоту прибора при установке. В изделиях без такого устройства требуется меньше места для монтажа. Выбор нужно основывать на конструкции натяжного потолка. Если полотно еще не установлено, то можно отрегулировать необходимую высоту.

Читайте так же:

Средство для натяжных потолков от пятен

Последовательный монтаж электроприборов в натяжные конструкции gx53

Для начала придется подготовить необходимые инструменты. Для работы потребуется перфоратор, ножницы для металла, молоток, шуруповерт, нож, электрический щуп. Также потребуются пласкогубцы, рулетка, карандаш, уровень.

Для начала разрабатывают план размещения светильников на потолке. Можно выбрать готовую схему или сделать все по своему вкусу. Далее делают разметку. Для этого с помощью рулетки и карандаша отмечают на потолке места установки ламп.

Можно сделать разметку на полу, но она необязательная. Используя отвес или уровень, точки с потолка переносят на пол, чтобы не запутаться после натяжки полотна. Среди материалов потребуется металлическая перфолента, клемник, универсальная закладная, электрический кабель. На первом этапе подготавливают закладную. По диаметру светильника вырезается лишнее кольцо.

После вырезания лишних колец нужно обязательно примерить их к осветительному прибору.

Дальше замеряют расстояние от основного потолка до натяжной конструкции. Дальше нужно отрезать часть перфоленты и сделать из нее подвес под накладную. Также лучше сразу сделать маленький хомут для крепления кабеля.

Последовательность крепления закладной:

С помощью перфоратора делается отверстие и вставляется дюбель.
Дальше к потолку прикручиваются закладные. Нужно оставить не меньше 10 см запаса провода ниже накладной.
Затем зачищают провода и прикручивают к ним клемники. Изоляция провода должна заходить внутрь клемника. Это предотвратит замыкание.
Инструкция по установке аналогична для каждого электроприбора.

Для установки люстры потребуется усиленная закладная. Из фанеры делают толстую пластину и крепят ее на несколько подвесов. Они аналогичные, как для монтажа каркаса под гипсокартон.

После того, как натяжной потолок установлен, на него переносят разметку для светильников. Для установки светильников сначала нужно приклеить специальные термостойкие кольца. Клея при этом нужно наносить умеренно.

По центру кольца вырезают полотно. Дальше нужно подтянуть закладную. Она должна немного касаться полотна, но не давить на него. Через клемник подсоединяется светильник, и он аккуратно вставляется в закладную.

Правильная установка электроприбора в натяжную потолочную поверхность: расположение

Для жилых комнат светильники jx53 используются редко. Они обладают небольшой мощностью. Так для освещения комнату в 15-20 м 2 потребуется около 15 таких светильников.

Варианты размещения осветительных электроприборов:

Использования джи икс 53 как дополнительный источник света. Основное освещение лежит на люстре, которую монтируют посередине потолка. Встроенные светильники при этом выполняют несколько функций. Так они выступают в качестве бра и могут создавать полумрачную атмосферу. Можно брать лампы с небольшой мощностью. Также с помощью точечных светильников можно расставить акценты в помещении. Можно подчеркнуть какой-то предмет интерьера или выделить учебную зону.
С помощью точечного освещения на потолке можно создать картину. gx53 обладают компактными размерами, что позволяет сделать любой рисунок. Такой вариант хорошо смотрится на многоуровневых конструкциях. Встроенные варианты осветительных приборов при этом подчеркивают необычную форму потолка. С помощью таких ламп можно сымитировать звездное небо. Чтобы снизить яркость приборов используют лампы с несколькими световыми фильтрами.
Можно выполнить зонирование помещения. Светильники gx53 можно смело использовать для квартиры-студии или совмещенных комнат. Можно выделить обеденную зону, учебную, спальную. Правильное зонирование включает и использование потолка в несколько уровней. Для каждой группы светильников подразумевается свой выключатель. Установку их лучше доверить профессионалам.

Светильники gx53 считаются стильным дополнением интерьера. К тому же это наиболее популярный вариант для натяжных потолков. Но нужно помнить о характеристиках изделий и особенностях их эксплуатации. При покупке лучше обращать внимание на проверенных производителей. Это гарантирует долговечность не только светильников, но и натяжного потолка.

Цоколь gx53 является популярным осветительным прибором для натяжных потолков благодаря ряду преимуществ. Это встраиваемый плоский прибор, который непросто снять или вытащить лампочку. Установить и разобрать конструкцию лучше доверить профессионалам.
